简要说明

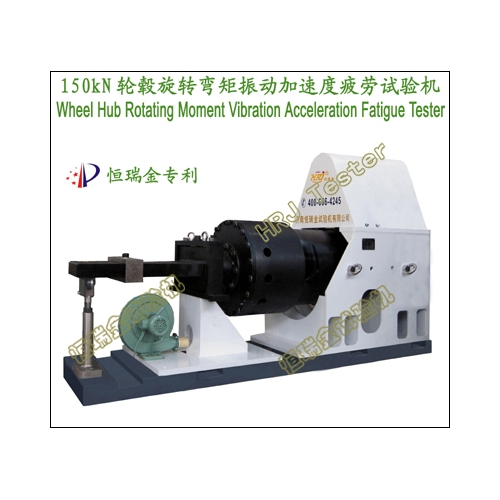

轮毂试验台架由驱动变频电机、减速传动装置、支撑装置、振动测量系统、径向疲劳加载系统、恒压伺服油站、冷却系统、计算机测控系统、防护装置等组成。主要测试轮毂在给定的循环交变径向载荷、转速等情况下的振动/抖动、开裂、断裂失效等力学分析。
二、主要技术参数
1、台架输出转速：400r/min，试验过程转速40～400r/min可自由调整；
2、加载径向力：±20kN；
3、径向载荷加载频率：5Hz
4、径向载荷作动器行程：±75mm
5、设备试验过程中振动/抖动情况测试，采用加速度传感器，测试量程10g；
6、转速测量：由光电传感器实现，记录数据：1×109次；
